PRCD: próg 30 mA i 10 mA, prąd pracy 16 A i rozjazd IP na karcie

Autor: Michał Rodziewicz. 2026-10-07.

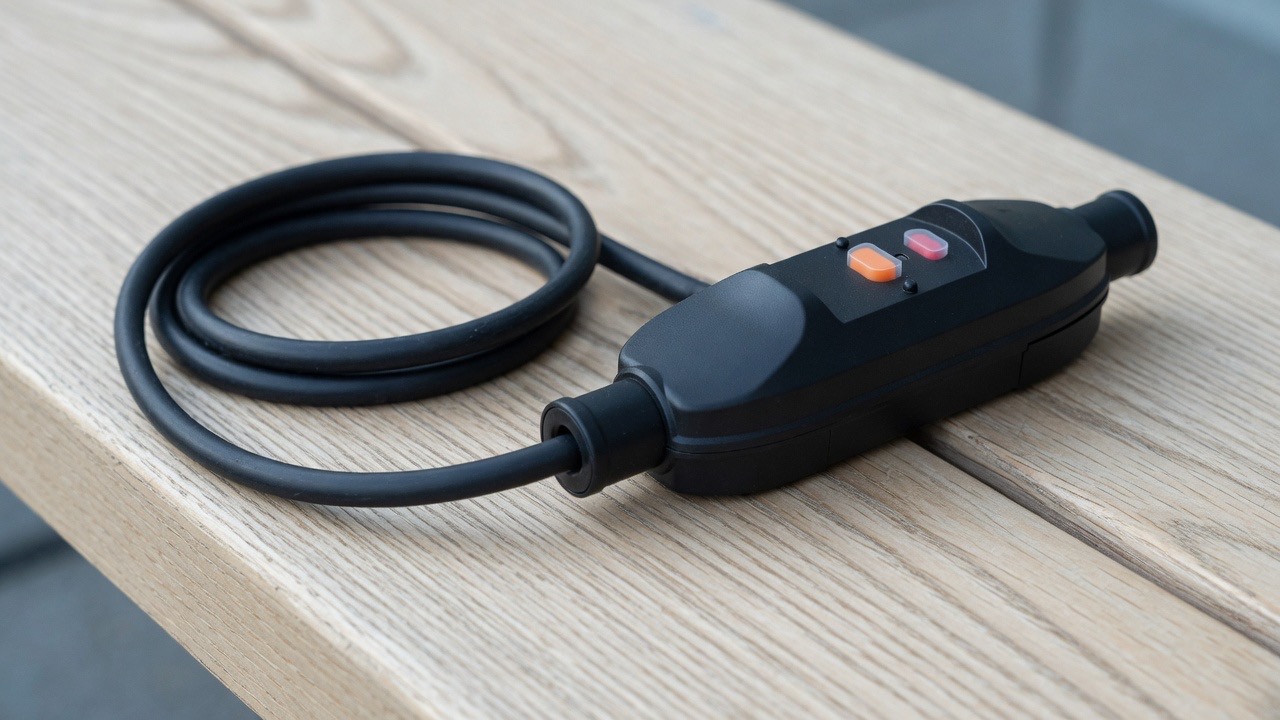

PRCD jest wyłącznikiem różnicowoprądowym w obudowie, którą wkładasz między gniazdo a odbiornik. Nie siedzi w rozdzielnicy budynku. Ma własny próg: 10 mA albo 30 mA. Prąd 16 A wydrukowany obok to największy prąd pracy styków, nie czułość ochrony.

Próg 30 mA nie jest prądem pracy

Na wtyczce PRCD stoją obok siebie dwie liczby i ludzie biorą je za jedną. 16 A to prąd, który styki i przewód mają przenieść w normalnej pracy. 30 mA albo 10 mA to próg, przy którym urządzenie ma rozłączyć obwód, gdy prąd wypływający fazą nie wraca przewodem neutralnym. Różnica jest tysiąckrotna. Wyłącznik nadprądowy w ścianie pilnuje, żeby żyła nie poszła z dymem przy zwarciu i przy przeciążeniu. PRCD pilnuje człowieka, który staje się drogą do ziemi. Jedno nie zastępuje drugiego.

Prąd 30 mA przez ciało jest progiem, przy którym ochrona przeciwporażeniowa dodatkowa ma zadziałać w instalacji domowej. 10 mA jest ostrzejsze i ma sens tam, gdzie droga przez ciało jest krótsza albo gdzie norma wyrobu tak każe, nie dlatego że mniejsza liczba zawsze jest lepsza w każdym gnieździe. Wtyczka 30 mA na budowie za bębnem nie zamienia obwodu bez przewodu ochronnego w obwód bezpieczny. PRCD potrzebuje PE, żeby w ogóle widzieć upływ do ziemi tak, jak został zbudowany. Obcięty bolec ochronny albo przedłużacz dwużyłowy przed wtyczką zostawia urządzenie ślepe na część zwarć do obudowy.

Co jest na konkretnych kartach

Wtyczka PRCD 30 mA w katalogu ma 230 V, 16 A i IP44. To jest wtyk, który siada w gnieździe ściennym, a nie skrzynka na szynę. Przełącznik pośredni 10 mA ma w nazwie IP66, a w atrybucie IP65. Obie liczby zostają. Nie wybieram ładniejszej. Rozjazd nazwy i atrybutu znaczy, że przed montażem na deszczu czytam obie, a nie sam tytuł. PRCD-S 30 mA ma w nazwie IP55 i w atrybucie IP54. PRCD-K 30 mA tak samo: nazwa IP55, atrybut IP54. Litera S i litera K to inne wykonania pośrednie, nie inny próg. Próg obu jest 30 mA.

PRCD pośredni siedzi w przewodzie, między wtyczką a odbiornikiem. Nie chroni odcinka przed sobą. Przewód zasilający, który ktoś przetnie łopatą przed skrzynką, tej skrzynki nie obchodzi. Dlatego wtyczka na początku trasy i przełącznik w środku trasy to nie są zamienniki. Do bębna, który wychodzi z gniazda bez różnicówki, dokłada się wtyczkę. Do narzędzia, które samo ma mieć ostrzejszy próg, dokłada się 10 mA w linii, i wtedy i tak sprawdzam, które IP jest na karcie, a które tylko w tytule.

• 45209: wtyczka, 230 V, 16 A, próg 30 mA, IP44.
• 45221: pośredni, próg 10 mA, nazwa IP66, atrybut IP65.
• 45305: PRCD-S, próg 30 mA, nazwa IP55, atrybut IP54.
• 45400: PRCD-K, próg 30 mA, nazwa IP55, atrybut IP54.
• Żadne z nich nie jest zabezpieczeniem 400 V ani wyłącznikiem nadprądowym rozdzielnicy.

Czego PRCD nie ruszy

Nie wyłączy grzałki, która bierze legalne 10 A i grzeje przewód 1,5 mm2 na pięćdziesięciu metrach. Upływ jest wtedy mały, a szkoda dzieje się w miedzi. Nie zastąpi przewodu ochronnego. Nie zastąpi RCD typu, którego wymaga rozdzielnica 400 V. Na kartach FIXO różnicówka jest 40 A, czterobiegunowa, 30 mA, typ A, i siedzi w obudowie rozdzielnicy, nie w żółtej wtyczce 230 V. Włożenie PRCD w jedno gniazdo typu F na takiej rozdzielnicy chroni tylko to, co wisisz za tą wtyczką, o ile wtyczka w ogóle jest po stronie 230 V.

Przycisk testu na obudowie sprawdza mechanizm, nie instalację w ścianie. Test, który nie rozłącza, oznacza wyrób do wycofania, nie do dalszego stukania. Test, który rozłącza, nie mówi nic o tym, czy bolec PE w gnieździe jest dokręcony. Po teście zasilanie trzeba świadomie załączyć z powrotem. Zostawienie rozłączonego PRCD i mostkowanie go zwykłą wtyczką obok jest częstszą awarią niż sama elektronika.

Na bębnie bez różnicówki prąd pracy 16 A i próg 30 mA dalej są dwiema osiami. Dobór bębna opisuje metraż i przekrój. Dobór PRCD opisuje, czy w punkcie zasilania w ogóle jest ochrona różnicowa i jak ostry ma być próg. Jedno zestawienie, którego nie robię: PRCD nie zmniejsza spadku napięcia i nie pogrubia żyły.

Kolejność na trasie: ściana, wtyczka, bęben, narzędzie

Ochrona różnicowa działa na odcinku za sobą, nie przed sobą. Gniazdo w ścianie z własnym RCD chroni wszystko, co w nie włożysz, o ile przewód ochronny jest ciągły. Jeżeli tego RCD w ścianie nie ma, wtyczka PRCD 30 mA siada jako pierwsza, a dopiero za nią bęben. Przełącznik pośredni w połowie przewodu zostawia początek trasy bez siebie. Narzędzie z metalową obudową i obciętym bolcem PE nie dostaje ochrony tylko dlatego, że gdzieś wcześniej miga kontrolka.

Prąd upływu kilku urządzeń się sumuje. Trzy narzędzia po 8 mA upływu, każde legalne osobno, potrafią złożyć się w próg 30 mA i wyłączać bęben bez żadnego zwarcia. To nie jest powód, żeby mostkować PRCD. To jest powód, żeby rozdzielić odbiory albo sprawdzić, które narzędzie leje na obudowę. Podniesienie progu z 30 mA na wyłącznik 300 mA, bo ten nie wyłącza, zdejmuje ochronę człowieka i zostawia co najwyżej ochronę przeciwpożarową, której ta wtyczka i tak nie jest.

Wilgoć na stykach robi fałszywe wyłączenia i prawdziwe upływy. IP44 na wtyczce 45209 nie suszy gniazda, które stoi w kałuży, i nie podnosi IP20 bębna domowego. Przed testem wytrzyj wodę, nie stukaj w obudowę mokrym palcem w przekonaniu, że próg 10 mA jest od tego odporniejszy. 10 mA wyłączy wcześniej, także od mokrej ręki na uszkodzonej izolacji, i o to w ostrzejszym progu chodzi. Nie o to, żeby wisiał na deszczu z niższym IP niż napis w tytule.

• Najpierw sprawdź, czy gniazdo ścienne w ogóle ma RCD. Jak ma, drugiej wtyczki 30 mA nie dokładaj dla spokoju sumienia bez powodu.
• Jak nie ma, wtyczka 30 mA jest pierwsza w trasie, bęben za nią.
• 10 mA zostaw narzędziu i miejscu, które tego progu wymaga, i czytaj obie liczby IP.
• Test raz na jakiś czas: ma rozłączyć. Brak rozłączenia wycofuje wyrób.
• PRCD nie grzeje żyły mniej i nie skraca 50 m.

Na budowie, gdzie gniazdo jest jedno i wiszą na nim bęben, światło i ładowarka, suma upływów bywa większa niż próg zanim ktokolwiek dotknie uszkodzonej żyły. Wtedy PRCD robi dokładnie to, do czego jest: rozłącza. Omijanie go drugim gniazdem bez ochrony, bo inaczej nie da się pracować, przenosi ryzyko na człowieka. Rozdzielenie odbiorów na dwa obwody z dwoma progami jest droższe o jedną wtyczkę i tańsze niż jeden wypadek. 16 A na obudowie dalej nie rośnie od tego, że próg jest 30 mA. Oba napisy czytaj osobno, także wtedy, gdy po deszczu wszystko wyłącza i ktoś każe wyłączyć test na stałe.

Żółta wtyczka z przyciskiem testu nie jest ozdobą bębna. Jeżeli po teście nie da się jej załączyć z powrotem, obwód ma zostać rozłączony, a nie mostkowany gołą wtyczką obok. Mostek zdejmuje próg i zostawia sam prąd 16 A, czyli dokładnie tę połowę napisu, która nie chroni człowieka.

Co wyłącza, a czego nie rusza

Wyłącznik różnicowy porównuje prąd w przewodzie fazowym i neutralnym. Różnica, która odpływa przez ciało albo uszkodzoną izolację, zrzuca zestyk. Zwarcie między fazą a neutralnym, bez upływu na bok, różnicówki nie interesuje. Od tego jest wyłącznik nadprądowy albo bezpiecznik. PRCD nie zastępuje też przewodu ochronnego. Gniazdo bez bolca ochronnego nie staje się bezpieczne przez doklejenie 30 mA.

Na kartach tej serii powtarza się HD 639 S1:2002 z uzupełnieniami A1:2003 i A2:2010. To dokument dla PRCD. Obok bywa EN 61543, czyli norma kompatybilności wyłączników różnicowych, oraz VDE 0620 albo IEC 60884 dla samego osprzętu wtykowego.

30 mA na wtyczce

W karcie produktu wtyczka PRCD 30 mA. Parametry: 230 V, 16 A, 3500 W, IP44, zaciski do przewodu maksymalnie 3G2,5, waga 0,2 kg. Zabezpieczenie na atrybucie: PRCD 30 mA. Normy: HD 639, EN 61543 oraz VDE 0620-2-1:2013 / IEC 60884-1.

30 mA jest progiem, przy którym karty ochrony osobistej w tej serii opisują wyłączenie. To nie jest dobór instalacji w budynku i nie zastępuje projektu. Do przedłużacza 230 V, który wychodzi z gniazda bez własnej różnicówki, ta wtyczka jest konkretnym modelem, nie hasłem.

Zbiór wtyczek PRCD 30 mA pokazuje pozycje, które mają te słowa w nazwie. Bęben dobiera się osobno, w tekście jak dobrać przedłużacz.

10 mA wyłącza wcześniej

W karcie produktu przełącznik PRCD 10 mA jest przełącznikiem pośrednim, nie wtyczką z zaciskami. Karta: 230 V, 16 A, 3500 W, próg PRCD 10 mA, waga 0,29 kg. Nazwa podaje IP66. Atrybut ochrony IP na tej samej karcie podaje IP65. Zostawiam obie wartości. Nie wybieram jednej.

10 mA zrzuca obwód przy mniejszym prądzie upływu niż 30 mA. Na budowie, przy wilgoci i długim przewodzie, czulszy próg bywa też częściej wyzwalany przez upływ samego przewodu. Karta nie nakazuje, w jakiej pracy wolno użyć tylko 10 mA. Mówi, jaki próg ma ten model.

PRCD-S i PRCD-K

PRCD, PRCD-S i PRCD-K to trzy serie, nie trzy nazwy jednego wyrobu. PRCD-S 30 mA w nazwie ma PRCD-S 30 mA i IP55. Atrybut ochrony IP podaje IP54, opis karty zostaje przy IP55. Prąd i moc: 230 V, 16 A, 3500 W. PRCD-K 30 mA to PRCD-K 30 mA. Nazwa: IP55. Atrybut: IP54. Też 230 V, 16 A, 3500 W.

Różnica, którą widać w katalogu, jest w oznaczeniu serii i w cenie, nie w progu 30 mA. S i K na tych dwóch kartach mają ten sam próg. Nie dopisuję funkcji, której pole norm i atrybuty nie nazywają. Przed zakupem zestaw kartę 45209 z 45305 albo 45400 i sprawdź, czy potrzebujesz wtyczki z zaciskiem, czy przełącznika wstawianego w istniejący przewód.

Czego PRCD nie zastępuje

• Nie zastępuje wyłącznika nadprądowego. 16 A na karcie to prąd znamionowy styków.
• Nie zamienia obwodu 400 V w obwód 230 V. Wszystkie cztery modele wyżej są na 230 V.
• Nie podnosi stopnia IP przedłużacza. IP wtyczki i IP bębna czytasz osobno.
• Nie jest licznikiem. Licznik ROCO2 ma PRCD 30 mA doklejony do pomiaru, co opisuje tekst o licznikach.
