Rozdzielnica stacjonarna FIXO: 16 A, 32 A, RCD 30 mA typ A i gniazda, które nie mnożą prądu

Autor: Michał Rodziewicz. 2026-10-07.

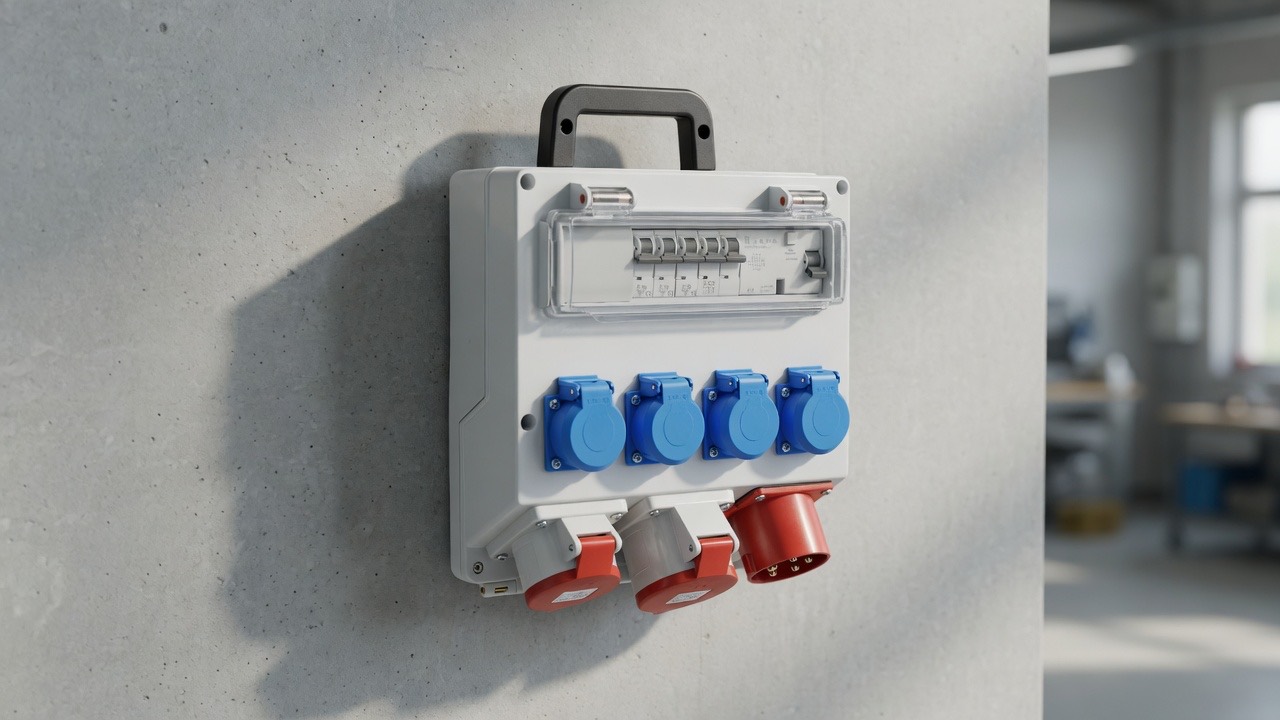

FIXO jest rozdzielnicą naścienną na 400 V. Nazwa mówi stacjonarna, niemiecki skrót karty mówi Wandverteiler. Wiesza się ją na ścianie warsztatu, kontenera albo zaplecza budowy i zostawia. To nie jest walizka, którą co dzień znosisz ze samochodu. Do zestawów przenośnych jest osobny zbiór rozdzielnic budowlanych.

W nazwie jest stacjonarna, nie budowlana

FIXO na karcie nazywa się rozdzielnicą stacjonarną. Zbiór fraz o rozdzielnicy budowlanej jej nie listuje, bo słowa z nazwy się nie schodzą. Link do karty jest po slug, nie przez ten zbiór. Montaż jest na ścianie albo na stałym stanowisku, nie na kablu ciągniętym po błocie jak bęben. Rączka na obudowie służy do zdjęcia z wieszaka, nie do tego, żeby skrzynka stała się przedłużaczem 50 m.

Zasilanie przychodzi albo wtykiem, albo wprowadzeniem kabla, zależnie od modelu. Rozmiaru wtyku 32 A pięciobiegunowego nie dopisuję jako osobnego atrybutu, jeżeli karta go tak nie nazywa. Przy FIXO 4 karta mówi 400 V, 32 A, maksymalnie 22000 W. Przy FIXO 1 jest 16 A i 11000 W. 11000 W to rząd 1,73 razy 400 V razy 16 A. 22000 W to ten sam rachunek przy 32 A. Podaję to jako sposób czytania liczby z karty, nie jako drugi parametr obok niej.

RCD, wyłączniki i gniazda, model po modelu

FIXO 4, 61512: 400 V, 32 A, 22000 W, IP44, RCD 40 A czterobiegunowy 30 mA typ A, gniazda 6, w tym 4 typu F, jedno CEE 400 V 16 A i jedno CEE 400 V 32 A. Masa 3,18 kg, wymiary 13,0 na 38,0 na 28,0 cm. RCD 40 A nie znaczy, że z gniazda F wolno wziąć 40 A. Gniazdo F zostaje przy 16 A i przy 230 V. 40 A jest prądem znamionowym samej różnicówki, dobranym powyżej prądu doprowadzenia 32 A, żeby różnicówka nie była najsłabszym stykiem przy przepływie roboczym.

FIXO 2 MAX, 61514: 400 V, 16 A, 11000 W, IP44, RCD 40 A 4P 30 mA typ A, trzy wyłączniki B16A jednobiegunowe, gniazda 9, w tym 6 typu F i 3 CEE 16 A. Masa 3,82 kg, 13,0 na 44,0 na 37,0 cm. Sześć gniazd F nie daje sześciu razy 16 A. Suma siedzi na 16 A doprowadzenia i na trzech B16, które rozdzielają obwody, a nie mnożą przyłącze.

FIXO 3, 61517: 32 A, 22000 W, dwa C16A trójbiegunowe i dwa C16A jednobiegunowe, gniazda 6, w tym 4 typu F i 2 CEE 16 A. Masa 3,43 kg, 13 na 38 na 28 cm. FIXO 13D MAX, 61515, nie ma na karcie prądu maksymalnego ani mocy maksymalnej. Ma 10 gniazd, 6 typu F i 4 CEE 16 A, trzy C16A jednobiegunowe i dwa C16A trójbiegunowe, masę 4,92 kg, wymiary 13 na 44 na 37. Brak watów na karcie zostawiam jako brak. Nie podstawiam 22000 W z FIXO 4 tylko dlatego, że obudowa jest podobna.

FIXO 1, 61522: 16 A i 11000 W. Masy nie cytuję, bo w danych jest ucięta do cyfry 3. FIXO 5 MAX i FIXO 6 MAX mają masę uciętą do cyfry 5 i też jej nie cytuję. FIXO 11D, 61513, jest wprowadzeniem kablowym, bez prądu maksymalnego i bez mocy maksymalnej na karcie, masa 3,84 kg, IP44, RCD 30 mA typ A. Wejście kablem nie jest gorszym wtykiem. Jest innym sposobem doprowadzenia i wymaga, żeby ktoś ten kabel dobrał do prądu, którego karta modelu właśnie nie podaje w jednym polu. Wtedy prąd biorę z zabezpieczeń opisanych przy modelu, a nie z życzenia.

• Normy z kart: EN 60439-4, nie EN 61439-4. Do tego IEC 60309-1, IEC 60309-2, DIN VDE 0620-2-1:2016-01, EN 61000-4-16.
• IP44 przy tych modelach. Bryzgi, nie zanurzenie, nie myjka.
• RCD 30 mA typ A, czterobiegunowy, 40 A tam, gdzie karta tak pisze. To ochrona różnicowa skrzynki, nie PRCD w kieszeni.
• Gniazdo F jest 230 V. CEE czerwone jest 400 V. Nie wkłada się jednej wtyczki w drugie gniazdo siłą.
• Stan 24 h na sprawdzanych FIXO bywa zerowy. To nie zmienia parametrów, zmienia tylko termin.

Suma gniazd nie mnoży amperów

Cztery gniazda F po 16 A wyglądają jak 64 A. Doprowadzenie 32 A albo 16 A tego nie udźwignie i wyłącznik nadprądowy ma paść wcześniej, niż żyła w ścianie. CEE 32 A na FIXO 4 jest zgodne z prądem doprowadzenia 32 A i zajmuje je prawie w całości, jeżeli ktoś naprawdę bierze 32 A. Obok nie zostaje wtedy zapas na cztery gniazda F. CEE 16 A przy doprowadzeniu 32 A zostawia zapas, dopóki suma faz się schodzi. Trzy fazy nie oznaczają, że każda ma osobne 32 A ponad napis. Napis 32 A jest prądem znamionowym doprowadzenia.

Typ A różnicówki widzi prąd przemienny i pulsujący stały, taki jak z części elektroniki. Nie dopisuję typu B, bo go na tych kartach nie ma. Typ B byłby rozmową o części ładowarek i falowników, nie o FIXO z karty. 30 mA zostaje progiem ochrony dodatkowej. Nie jest to próg 300 mA ochrony przeciwpożarowej i nie jest to 10 mA z PRCD pośredniego.

EN 60439-4 na karcie, z dopiskiem VDE 0660-600-4:2013-09 tam, gdzie karta go ma, dotyczy zestawu rozdzielnicy, nie jednego gniazda. Wymiana gniazda na inne, spoza zestawu, wychodzi poza to, co karta opisała. Doklejanie drugiego FIXO kablem 1,5 mm2, bo akurat taki leży na hali, jest tym samym błędem co bęben 50 m w 1,5 mm2: napis na skrzynce mówi 16 A albo 32 A, a żyła między skrzynkami mówi co innego.

Montaż na ścianie i dojście przewodem

Skrzynka stacjonarna wisi tak, żeby gniazda były dostępne bez klękania w błoto i żeby klapka RCD dała się otworzyć bez zdejmowania jej ze ściany. Wysokość biorę taką, przy której test różnicówki jest możliwy, nie taką, która ładnie wygląda nad stołem. Doprowadzenie 32 A idzie przewodem, który ten prąd wytrzyma na swojej długości, nie odcinkiem 1,5 mm2 z bębna domowego. Doprowadzenie 16 A przy FIXO 1 i FIXO 2 MAX jest spójne z 11000 W. Podmiana doprowadzenia na grubsze nie podnosi prądu skrzynki ponad napis, jeżeli zabezpieczenie przed nią zostaje B16 albo C16.

Cztery gniazda F na FIXO 4 są 230 V i dzielą fazy, a nie cztery osobne przyłącza. Zwarcie na jednym F ma zdjąć swój wyłącznik, nie całą halę, jeżeli rozdział jest zrobiony tak, jak karta opisuje wyłączniki. Przy modelu, który wyłączników w polu karty nie wymienia tak jasno jak FIXO 2 MAX, nie dopisuję liczby B16. Zostawiam to, co jest: prąd doprowadzenia, RCD i lista gniazd. Dokładanie własnych wyłączników do obudowy wychodzi poza zestaw, który karta oparła na EN 60439-4.

CEE 16 A i CEE 32 A różnią się średnicą i liczbą, której nie wolno mylić z kolorem dla zasady. Czerwone 400 V, niebieskie 230 V, ale prąd i liczba pinów są na obudowie gniazda i na karcie. Wtyk 16 A w gniazdo 32 A nie wejdzie poprawnie i nie wolno go wciskać przejściówką z żyłą 1,5 mm2. Przejściówka, która obiecuje 32 A na przewodzie od lampek choinkowych, jest z tej samej półki co bęben 50 m za 100 zł: napis większy niż miedź. RCD 30 mA w FIXO tego przejścia nie pogrubi. Wyłączy dopiero przy upływie, a żyła zdąży się grzać wcześniej.

Na hali, gdzie FIXO wisi na stałe, bęben jest odcinkiem za gniazdem, nie zamiast doprowadzenia. Za gniazdem F obowiązuje dobór jak przy przedłużaczu: krótko może być 1,5 mm2, 50 m pod 16 A ma być 2,5 mm2 w miedzi. Za gniazdem CEE 32 A bęben 230 V w ogóle nie jest właściwym wyrobem. Tam idzie przewód pięciożyłowy dobrany do 32 A, a nie 3G1,5, bo ktoś miał bęben pod ręką. Nazwa stacjonarna właśnie po to jest, żeby tej podmiany nie robić.

Przed oddaniem stanowiska sprawdzam trzy rzeczy, które karta pozwala sprawdzić bez zgadywania. Test RCD rozłącza. Wyłącznik nadprądowy jest tym, który karta wymienia, a nie kawałkiem drutu. Gniazdo F nie jest obciążone naraz z CEE 32 A tak, jakby każde miało własne przyłącze. 22000 W i 11000 W zostają sufitem modelu, nie celem, który trzeba osiągnąć każdym gniazdem osobno. Masa koło 3 do 5 kg nie robi z FIXO walizki narzędziowej do codziennego rzucania na pakę. Uciętych mas przy FIXO 1, 5 MAX i 6 MAX nie cytuję, więc ich też nie używam do porównania, która skrzynka jest lżejsza.

Gniazdo, które grzeje się przy normalnej pracy, jest do wymiany razem z powodem: luźny styk albo prąd powyżej napisu. Dokręcanie żyły na gorąco i zostawianie jej, bo RCD nie wybił, myli upływ z przeciążeniem. RCD 30 mA przy przeciążeniu milczy. Wyłącznik nadprądowy ma wtedy pracę. Jeżeli i on milczy, a gniazdo jest gorące, zabezpieczenie jest źle dobrane albo zmostkowane i stanowiska nie oddaję. FIXO z karty ma RCD i wyłączniki po to, żeby jeden nie udawał drugiego. 22000 W przy 32 A i 11000 W przy 16 A zostają sufitem całego doprowadzenia, także wtedy, gdy na froncie widać dziewięć gniazd i komuś wydaje się, że każde jest osobnym przyłączem. Stan magazynu 24 h bywa przy tych modelach zerowy i wtedy termin idzie ze ścieżki dostawcy, a parametry karty zostają te same. Nie obiecuję watów modelowi, który pola mocy nie ma, tylko dlatego, że obudowa jest z tej samej rodziny.

Co jest w środku

Na sprawdzonych kartach powtarza się ten sam szkielet: napięcie 400 V, IP44 oraz wyłącznik RCD 40 A, czterobiegunowy, 30 mA, typ A. Typ A reaguje na prąd różnicowy sinusoidalny i na pulsujący prąd stały. 30 mA to próg ochrony, 40 A to prąd znamionowy tego wyłącznika. Za nim siedzą wyłączniki nadprądowe B albo C, już różne w każdym modelu.

Normy wspólne dla serii: EN 60439-4 (VDE 0660-600-4:2013-09), IEC 60309-1 i IEC 60309-2, DIN VDE 0620-2-1:2016-01 oraz EN 61000-4-16. EN 60439-4 jest numerem, który karta drukuje dla zestawów na plac budowy. Nie podmieniam go na nowszy numer, którego w polu norm nie ma. IEC 60309 to norma złączy CEE.

Wtyk albo przyłącze kablowe

W karcie produktu rozdzielnica FIXO 4 w nazwie ma wtyczkę. Prąd pracy maks. 32 A, moc maksymalna 22000 W. Gniazda: cztery typu F 230 V, jedno CEE 400 V 16 A i jedno CEE 400 V 32 A, razem sześć. Zabezpieczenia wyjść: jeden C 16 A trójbiegunowy i dwa C 16 A jednobiegunowe, plus RCD opisany wyżej. Waga 3,18 kg, wymiary 13 x 38 x 28 cm.

W karcie produktu rozdzielnica FIXO 1 też ma wtyczkę, ale prąd pracy maks. 16 A i moc 11000 W. Cztery gniazda typu F i dwa CEE 16 A. Nadprądowe: dwa B 16 A jednobiegunowe. rozdzielnica FIXO 11D nie ma w nazwie wtyczki, tylko przyłącze kablowe. Gniazda: cztery typu F, dwa CEE 16 A, jedno CEE 32 A. Zabezpieczenia: C 16 A jednobiegunowe razy dwa, C 16 A trójbiegunowe i C 32 A trójbiegunowe. Waga 3,84 kg. Karta 11D nie podaje osobnego prądu pracy maks. całej rozdzielnicy, więc go nie dopisuję.

Skąd na karcie 11 kW i 22 kW

Przy 400 V między fazami moc trzech faz to około 1,73 razy 400 V razy prąd. Dla 16 A wychodzi około 11 kW. Dla 32 A około 22 kW. Karty FIXO 1 i FIXO 2 MAX drukują 11000 W przy 16 A. FIXO 3, FIXO 4 i FIXO 6 MAX drukują 22000 W przy 32 A. Liczba na karcie zgadza się z tym rachunkiem. Nie jest osobną, wyższą mocą gniazd 230 V. Gniazdo typu F dalej jest gniazdem 230 V, zwykle za wyłącznikiem 16 A.

FIXO 5 MAX, SKU 61523, dokłada dwa gniazda USB do pięciu gniazd typu F i trzech CEE 16 A, przy 32 A i 22000 W. USB nie podnosi mocy siłowej. Jest wyjściem drobnym obok CEE.

Gdzie ją powiesić

• Ściana warsztatu albo kontenera, w którym stoi zasilanie 400 V i rozdzielnica ma zostać.
• Wersja z wtyczką, gdy zasilanie dochodzi przewodem z wtykiem CEE o prądzie z karty: 16 A albo 32 A.
• Wersja D, gdy elektryk wprowadza przewód na stałe i nie chcesz wtyku na zasilaniu.
• Nie jako zamiennik bębna 230 V do jednego narzędzia. Do tego jest przedłużacz, nie skrzynka 400 V.
• IP44: bryzgi, nie struga i nie zanurzenie. Nad myjką ciśnieniową ta cyfra nie wystarcza.

Rodzina obok FIXO 4

Ta sama obudowa naścienna występuje w kilku układach gniazd. Wspólne zostają 400 V, IP44 oraz RCD 40 A, czterobiegunowy, 30 mA, typ A. Różnią się prąd zasilania, liczba gniazd i to, czy zasilanie wchodzi wtyczką.

W karcie produktu rozdzielnica FIXO 2 MAX ma prąd pracy maks. 16 A i moc maksymalną 11000 W. Sześć gniazd typu F i trzy CEE 16 A. Nadprądowe: trzy B 16 A, jednobiegunowe. Waga 3,82 kg, obudowa 13 x 44 x 37 cm.

W karcie produktu rozdzielnica FIXO 3 ma prąd pracy maks. 32 A i moc 22000 W, w mniejszej obudowie 13 x 38 x 28 cm, waga 3,43 kg. Cztery gniazda typu F i dwa CEE 16 A. Nadprądowe: dwa C 16 A trójbiegunowe i dwa C 16 A jednobiegunowe.

Wersja z przyłączem kablowym rozdzielnica FIXO 13D nie drukuje prądu pracy maks. ani mocy maksymalnej. Gniazd jest dziesięć: sześć typu F i cztery CEE 16 A. Nadprądowe: trzy C 16 A jednobiegunowe i dwa C 16 A trójbiegunowe. Waga 4,92 kg, obudowa 13 x 44 x 37 cm. Brak liczby watów na karcie zostawiam jako brak, nie jako domysł.
