Naświetlacze budowlane: Optiline 30 W oraz EnergyTube 200, 500 i 1500 W
Autor: Michał Rodziewicz. 2026-10-07.
W katalogu są dwa różne światła budowlane. Optiline to mały naświetlacz na krótki odcinek przewodu. EnergyTube XL to tuba o masie od kilku do 40 kg, ze strumieniem od 30 000 lm w górę. Wspólna nazwa oświetlenie nic tu nie porządkuje. Porządkuje wat, lumen i stopień IP z karty.
Waty naświetlacza i ampery obwodu
Naświetlacz budowlany dobiera się watami z karty, strumieniem z karty i tym, ile amperów zostaje w obwodzie 16 A. 230 V razy 16 A to 3680 W, a karty bębnów tną to do 3500 W. EnergyTube 1500 W bierze około 6,5 A, więc jeden taki naświetlacz na obwodzie 16 A się mieści. Drugi 1500 W plus piła na tym samym bębnie 3G1,5 już nie. 200 W to niecały amper, 500 W to koło 2,2 A, 30 W Optiline jest śladem na tle bębna. Ludzie sumują lumeny i zapominają zsumować waty.
Karta 46660 Optiline w nazwie ma 3600 lm, a skrót karty 3000 lm. Zostawiam obie liczby. Nie wybieram większej do reklamy. Przewód na tej karcie ma 0,15 m, czyli oprawa zakłada, że zasilanie jest obok, a nie że 0,15 m zastąpi bęben. EnergyTube 200 W waży 5,1 kg. EnergyTube 500 W waży 6,7 kg, karta podaje 70000 lm, IP44 i 7 m przewodu H07RN-F 3G1,5. EnergyTube 1500 W podaje 225000 lm, IP54 i 40 kg. Temperatury barwowej 5000 K na tych kartach nie przypisuję, bo jej tam nie ma.
Siedem metrów przy oprawie nie jest bębnem
Przewód 7 m H07RN-F 3G1,5 przy 500 W jest krótki i gruby aż nadto: prąd koło 2 A, spadek na 7 m jest ułamek wolta. Ten sam przewód nie robi się bębnem 50 m przez doklejenie drugiego przedłużacza. Jeżeli do 7 m dokładam bęben 50 m 3G1,5 i na końcu wieszam 1500 W oraz coś jeszcze, ograniczam całość najcieńszym i najdłuższym odcinkiem oraz jednym bezpiecznikiem 16 A. Oprawa IP44 nie podnosi IP bębna i nie pogrubia jego żyły.
1500 W przy 40 kg to wyrób do postawienia, nie do powieszenia na haczyku z kartonu. IP54 na tej karcie jest wyższe niż IP44 przy 500 W. Druga cyfra 4 to bryzgi wody z dowolnego kierunku, druga cyfra 5 to strumień. Ani jedna, ani druga nie znaczy zanurzenia. IP65 i IP67 w tym sklepie przy naświetlaczach z tej serii nie stoją. IP67, które w nazwach w ogóle występuje, dotyczy gniazd CEE 63 A i 125 A, nie rury ze światłem.
- Optiline 30 W, 46660: nazwa 3600 lm, skrót 3000 lm, przewód 0,15 m.
- EnergyTube 200 W, 46241: 5,1 kg. Nie dokładam lumenów, których w tym akapicie nie biorę z karty.
- EnergyTube 500 W, 46242: 70000 lm, IP44, 6,7 kg, 7 m H07RN-F 3G1,5.
- EnergyTube 1500 W, 46244: 225000 lm, IP54, 40 kg, około 6,5 A.
- Dwa razy 1500 W to około 13 A samo światło. Piła obok już nie wchodzi na ten sam 16 A.
Światło nie chłodzi bębna
LED nie grzeje jak halogen o tej samej naklejce watów, ale waty z karty i tak wchodzą do sumy obwodu. 1500 W LED to 1500 W z gniazda, nie 150 W. Kto przelicza stary halogen na LED i zostawia bezpiecznik dobrany pod halogen, ma zapas. Kto przelicza odwrotnie i wiesza trzy rury 1500 W na bębnie 25 m 3G1,5, nie ma zapasu. Bęben zwinięty pod takim prądem grzeje się od prądu, nie od barwy światła.
Układ na jednym bębnie 16 A
Przykład, który da się policzyć na palcach. EnergyTube 500 W to koło 2,2 A. Dwie takie rury to koło 4,4 A. Zostaje zapas na narzędzie, dopóki narzędzie nie jest piłą na 10 A i dopóki bęben nie jest 50 m w 1,5 mm2. EnergyTube 1500 W samotnie: 6,5 A, zapas jest, drugi taki sam już zjada go prawie do końca. Optiline 30 W można dokładać sztukami i nadal nie on jest problemem obwodu. Problemem jest najcięższa rura i najdłuższy cienki przewód, nie liczba lumenów w tytule.
Siedem metrów H07RN-F 3G1,5 przy 500 W nie grzeje bębna, bo to nie jest bęben. Zwinięcie tego przewodu w kłębek pod krzesłem przy 2 A też nie jest warunkiem EN 61242, bo to nie jest wyrób bębnowy. Inaczej zwinięty bęben 25 m, na który ktoś wrzucił 1500 W i drugie tyle, już pracuje jako grzejnik. Światło LED nie zmienia tej fizyki. Zmienia tylko to, że przy starym halogenie te same lumeny brały kilka razy więcej watów i obwód padał wcześniej.
40 kg przy 1500 W ustawiam na stabilnym podłożu, nie na krawędzi bębna i nie na kablu, który ma być jeszcze zwijany. IP54 tej rury nie usprawiedliwia stawiania jej w wodzie. IP44 przy 500 W tym bardziej. Przewód 0,15 m przy Optiline znaczy, że zasilanie jest przy oprawie. Doklejanie do niego byle jakiej dwużyłowej linki, bo krótko, zdejmuje żyłę ochronną. Oprawa metalowa bez PE jest gorszym pomysłem niż spór o 3000 czy 3600 lm.
Barwy światła z tych kart nie biorę, więc nie obiecuję 4000 K ani 5000 K. Do pracy przy kolorze farby i tak sprawdzam kartę konkretnej sztuki, a nie ten poradnik. Do pracy przy prądzie wystarczą waty, lumeny tam, gdzie karta je podaje, masa i IP. Dwie liczby lumenów przy Optiline zostają obie, bo skrót i nazwa się nie schodzą. Średnia 3300 lm byłaby trzecią, wymyśloną liczbą. Nie wstawiam jej.
Jedna rura 1500 W na własnym obwodzie jest spokojna. Ta sama rura dokładana do bębna, na którym już wisi 500 W i narzędzie, wymaga zsumowania watów zanim ktokolwiek porozmawia o lumenach. 3500 W z karty bębna jest sufitem, nie miejscem na trzy rury.
Optiline, kilkanaście centymetrów przewodu

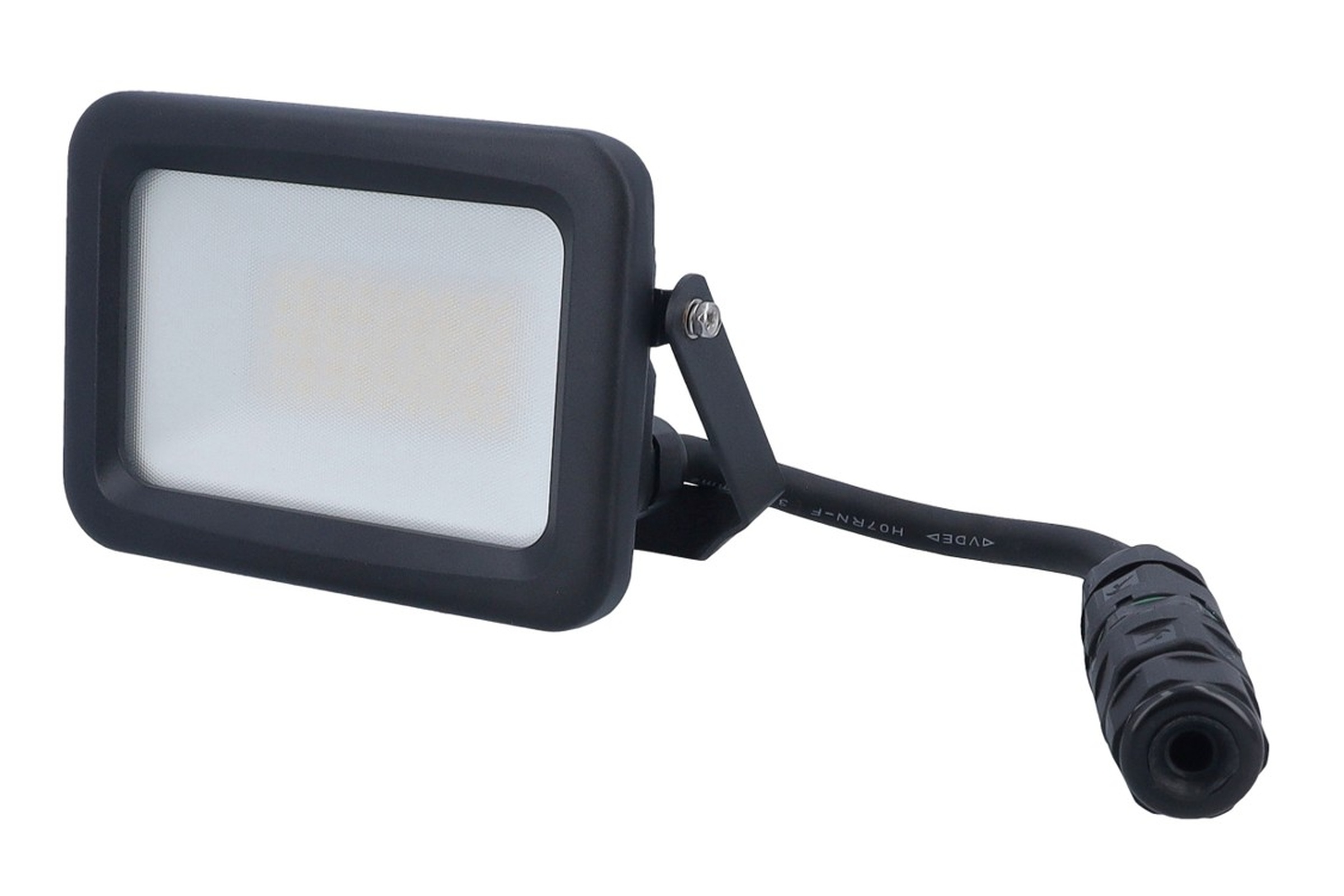

W karcie produktu naświetlacz Optiline 30 W ma w nazwie 30 W, 3600 lm i IP65. Skrót tej samej karty podaje 3000 lm. Zostawiam obie liczby. Atrybuty: 230 V, przewód H07RN-F 3G1,5 o długości 0,15 m, waga 0,42 kg, wymiary 15,5 x 13,6 x 5,3 cm. Pole norm zaczyna się od EN 60598, czyli normy opraw, i dochodzi do DIN EN 50525-2-21 dla przewodu.
0,15 m przewodu oznacza, że oprawa wisi przy puszce albo przy przedłużaczu, a nie że sama oświetla plac z dala od zasilania. IP65 na atrybucie jest wyższe niż IP44 typowego bębna. Woda z myjki to inna sprawa niż deszcz opisany cyfrą 4. Tłumaczenie cyfr jest w tekście o stopniach IP.
EnergyTube: 200, 500 i 1500 W

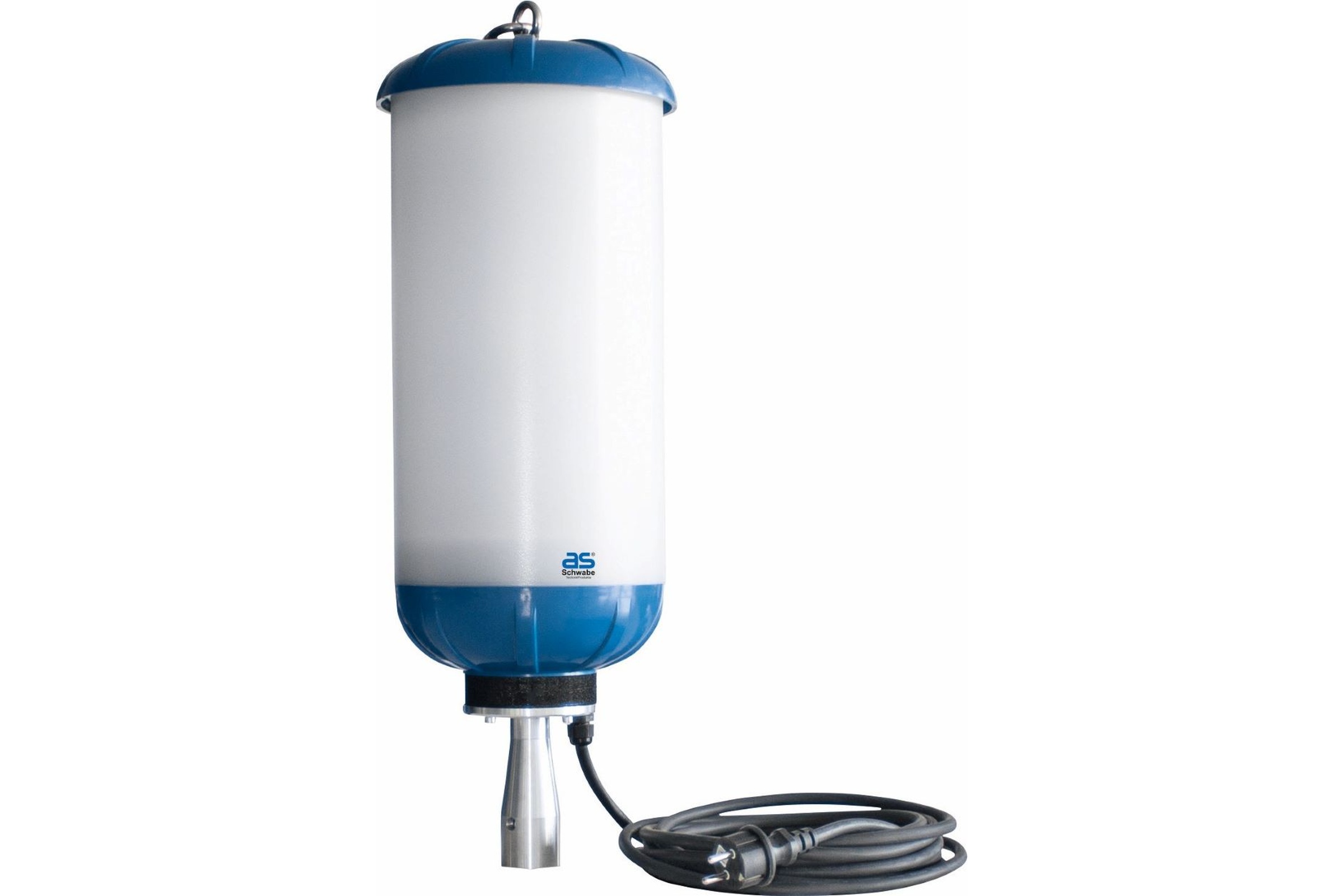

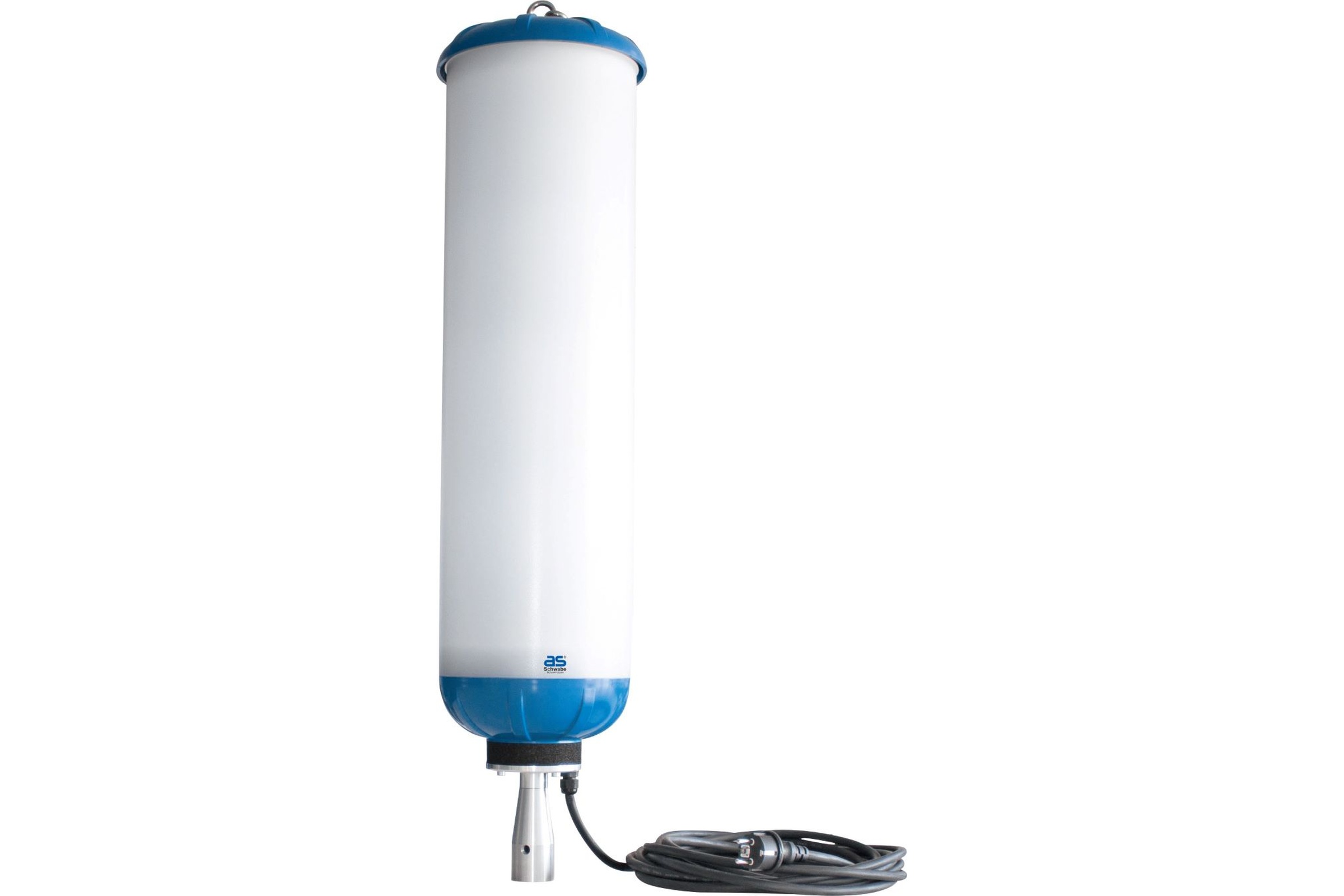

W karcie produktu EnergyTube 200 W to 200 W, 30 000 lm, 230 V, IP44, 7 m H07RN-F 3G1,5, waga 5,1 kg. EnergyTube 500 W to 500 W, 70 000 lm, ten sam typ przewodu i to samo IP44, długość też 7 m, waga 6,7 kg, wysokość z karty 91 cm. EnergyTube 1500 W to 1500 W, 225 000 lm, IP54, przewód 11,4 m H07RN-F 3G1,5, waga 40 kg, wymiary 50 x 55 x 110 cm.
Na tych trzech kartach nie ma temperatury barwowej. Nie dopisuję 5000 K. Strumień jest w lumenach z nazwy. 1500 W przy 230 V to około 6,5 A, więc jedna taka tuba mieści się prądowo w obwodzie 16 A. Przewód oprawy ma tylko 3G1,5. Drugiej tuby 1500 W i pilarki na tym samym przedłużaczu 3G1,5 już nie składam.
Skrzynia 46243 w nazwie jest do EnergyTube 200 W albo 500 W. Zanim włożysz do niej model 1500 W, otwórz kartę skrzyni. Waga 40 kg i gabaryt 110 cm nie wynikają z nazwy skrzyni na mniejsze tuby.
Jaki przewód przy oprawie
Wszystkie cztery oprawy wyżej mają H07RN-F 3G1,5. Przy Optiline odcinek ma 15 cm, przy tubie 200 i 500 W ma 7 m, przy 1500 W ma 11,4 m. Dalsze metry dokładane są przedłużaczem, a ten dobiera się osobno. IP oprawy nie przechodzi na bęben. IP44 tuby i IP20 bębna domowego na jednym placu nie tworzą zestawu o IP44.
Norma oprawy EN 60598 na karcie dotyczy obudowy i źródła. Norma przewodu EN 50525-2-21 dotyczy odcinka H07RN-F. To dwa wyroby spięte w jednym SKU.
